CAMAC

Ｃ００９
16ch チャージ積分型 ADC

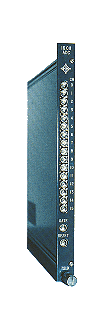

PHOTO 　 アナログ信号のゲート間のチャージ量を積分し、 そのチャージ量をデジタル値に変換して出力します。
ＡＤＣには高速逐次比較型を使用しております。
またこのモジュールはＣＡＭＡＣ1幅内に16chという、 他に類を見ないほどの高集積を実現しております。

特長

  • ０〜−５Ｖユニポーラ信号をチャージ積分
    （最大チャージ量１０００ｐＣ）
  • 入力インピーダンス50Ω負信号入力
  • ADCは高速12bit逐次比較形
  • クロストークがなくノイズも少ない
  • ±1カウントの安定性
  • 最少ゲート幅50nsから対応
  • 安価
仕様
    アナログ入力 ： ０〜−５Ｖユニポーラ
    （最大チャージ量１０００ｐＣ）
    入力インピーダンス50Ω（変更可能）
    ゲート入力 ： NIMレベル　最少幅50ns
    リセット入力 ： NIMレベル　最少幅50ns
    リセット時間 ： 800ns
    残留ペデスタル ： 標準50カウント
    ADC ： 逐次比較形12bit
    ADC変換時間 ： 〜80μSec
    直線性 ： 1LSB以下
    形　状 ： CAMAC標準1幅モジュール
    電　源 ： +6V、+24V、-6V、-24V
CAMACファンクション
    F(0)・A(0〜15)・S1 ： データリード0ch〜15ch
    F(2)・A(0〜15)・S1 ： データリード0ch〜15ch
    F(2)・A(15)・S2 ： ホールドリセット、LAMクリア
    F(8) ： テストLAM
    F(9)・S2 ： ホールドリセット、LAMクリア
    F(10)・S2 ： LAMクリア
    C・S2 ： ホールドリセット、LAMクリア
    Z・S2 ： ホールドリセット、LAMクリア
